Монтаж битумной черепицы
Область застосування гнучкої черепиці RUFLEX:

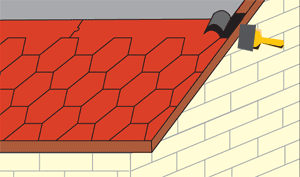

мінімальний похил покрівлі, при якому допускається використання гнучкої черепиці — — 1:5 (11,3 градуси) (рис. 1).
Кліматичні особливості монтажу:
у випадку монтажу м'якої покрівлі із гнучкої черепиці при температурі нижче +5 °С, упаковки з плиткою перед монтажем варто зберігати в теплому приміщенні. Допускається застосування термофена.
Для монтажу гнучкої черепиці зима – дійсно не кращий час, адже відповідно до рекомендацій виробників, цей матеріал не можна укладати при температурі нижче +5 град. С. Справа в тому, що ґонт (лист із 3-4 «черепичками») кріпиться до дерев'яної основи й розстеленого по її поверхні підкладкового килима за допомогою цвяхів і самоклеїльного шару, що знаходиться на звороті ґонту. Щоб намертво склеїти ґонт із основою й ґонтами сусідніх рядів, забезпечуючи герметичність покриття, необхідні сонячні промені, які поступово «розтоплюють» самоклїльний шар. А сонця взимку, на жаль, не вистачає.
З іншого боку, в останні роки зима в середній смузі Росії лише часом холодна. Крім того, у мінусову температуру можна виконувати підготовчі роботи для гнучкої покрівлі – монтувати кроквяну систему, суцільний дерев'яний настил, утеплювач, паро- і гідроізоляцію, не забуваючи захищати конструкцію даху від снігу, використовуючи міцну поліетиленову плівку або звичайний руберойд. Навесні ж, не втрачаючи дорогоцінного часу, укладати гнучку черепицю, попередньо знявши плівку або руберойд й уклавши підкладковий килим.
За сильної необхідності можна змонтувати гнучку покрівлю й у мороз. Для цього поверх даху (або якоїсь його ділянки) будують дерев'яну або металеву конструкцію, вкриту спеціальною для будівельних лісів шумопилозахисною плівкою або поліетиленовою плівкою (так званий «тепляк»). Зсередини «другий дах» » обігрівається електричними або дизельними тепловими гарматами, у результаті чого досягається необхідна плюсова температура. Варто додати, що «тепляк», який накриває весь будинок, дає можливість вести не тільки покрівельні, але й, наприклад, штукатурні роботи на фасаді, для яких також потрібне тепло. «Тепляк» – це непроста інженерна споруда: він повинен бути стійкий до вітрових і снігових навантажень, а також зручний для переміщення людей і будматеріалів.
Основні етапи монтажу м'якої покрівлі
1) Підготовка основи
Почніть улаштування покрівлі з підготовки основи. В якості основи під гнучку черепицю застосовують матеріал із суцільною рівною поверхнею, до якого можливе кріплення цвяхами. В якості основи може бути використано OSB, вологостійку фанеру або шпунтовану, обрізну дошку. Вологість матеріалу для основи не повинна перевищувати 20% від сухої ваги. Стики дощок потрібно розташовувати на місця опор, і довжина дощок повинна бути не менше двох прольотів між опорами. Необхідно врахувати розширення дощок, викликане коливанням вологості й температури, залишивши достатній проміжок між дошками.
Товщина дошки й фанери при різній величині кроку крокв (визначається проектним розрахунком) при сніговому навантаженні 1,8 kН/м.кв., точковому навантаженні 1,0 kН
| Крок крокв | Товщина дошки | Товщина фанери |
| (мм) | (мм) | (мм) |
| 600 | 20 | 12 |
| 900 | 23 | 18 |
| 1200 | 30 | 21 |

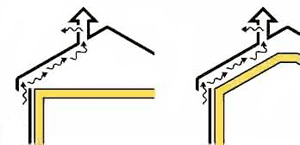

2) Улаштування вентиляційного проміжку
Повітряний проміжок повинен бути достатньо великим (не менш 50 мм), витяжний отвір розташовують якнайвище, а отвір для припливу повітря, відповідно, у нижній частині покрівлі.
Рис. 2
Вентиляція необхідна для:
- відводу вологості від утеплювача, лат і покрівельного матеріалу
- зменшення утворення льоду й бурульок на покрівлі в зимовий час
- зменшення температури усередині конструкції даху влітку.
Пам’ятайте, правильно виконана вентиляція є запорукою тривалого терміну служби покрівлі!

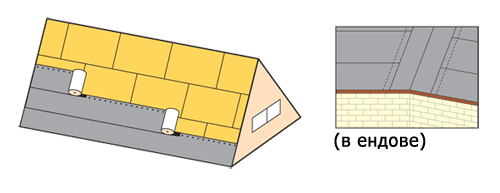

3)Монтаж підкладкового шару
В якості зміцнювального підкладкового шару під гнучку черепицю використовують покрівельний матеріал Ruflex K-EL 60/2200 або рулонний покрівельний ізоляційний матеріал Руфлекс по всій площі покрівлі. Підкладковий шар монтується у напрямку знизу-вверх паралельно карнизному звису покрівлі з напуском не менше 10 см, краї фіксуються цвяхами з інтервалом 20 см, шви герметизуються клеєм K-36 (рис. 3).
Рис. 3

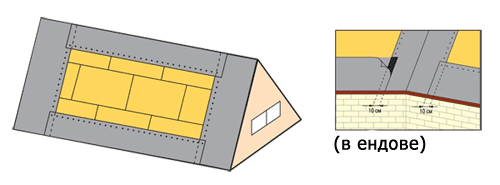

При похилі покрівлі більше 1:3 (18 град) можливе укладання підкладкового матеріалу тільки на гребені покрівлі, у розжолобки, на карнизні звиси й у торцеві частини покрівлі, у місцях проходок через покрівлю (навколо грубних труб, у місцях примикань покрівлі до вертикальних стін, навколо мансардних вікон) (рис. 4). (рис. 4).
Рис. 4
Примітка: залежно від способу кріплення водостічної системи може виникнути необхідність у монтажі кронштейнів для укладання підкладкового шару.
4) Монтаж металевих карнизних планок

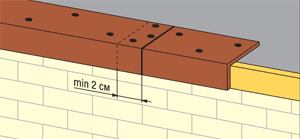

Для захисту краю лат на карнизних звисах від дощової вологи поверх підкладкового килима змонтуйте металеві карнизні планки (капельники) з напуском min 2 см. Прибивають їх зигзагоподібно покрівельними цвяхами із кроком 100 мм (рис. 5).
Рис. 5

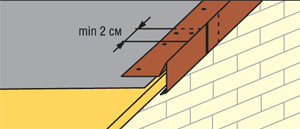

5) Монтаж металевих фронтонних планок планок
Для захисту краю лат на торцевих частинах покрівлі монтуються фронтонні планки з напуском min 2 см. Прибивають їх зигзагоподібно покрівельними цвяхами із кроком 100 мм (рис. 6).
Рис. 6

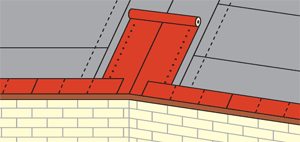

6) Монтаж ендового килима
Для підвищення водонепроникності в розжолобках поверх підкладкового шару укладається ендовий килим RUFLEX PINTARI, що відповідає кольору покрівельної черепиці. Краї фіксуються покрівельними цвяхами з інтервалом 100 мм (рис. 7).
Рис. 7

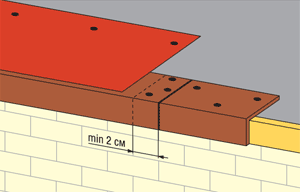

7) Монтаж карнизної черепиці
Далі змонтуйте самоклеїльну карнизну черепицю уздовж карнизного звису, попередньо видаливши з її нижньої поверхні захисну плівку. Карнизну черепицю укладають стик у стик, відступивши вверх від місця перегину карнизної планки 10-20 мм. Прибивають карнизну черепицю поблизу місць перфорації з наступним перекриттям місць кріплення рядовою черепицею (рис. 8).
Рис. 8
8.1) Монтаж рядової черепиці

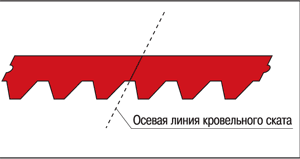

Щоб уникнути колірних відхилень використовуйте покрівельні плитки упереміш із 4-5 упаковок. Укладання рядової черепиці варто починати від центра карнизного звису в напрямку торцевих частин покрівлі (рис. 9).
Рис. 9
Рис. 10

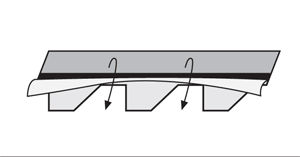

Приклейте черепицю, попередньо знявши з її нижньої частини захисну плівку (рис. 10), (після цього окремі плитки не можна складати стосом одна на одну) і прибийте чотирма цвяхами кожну трохи вище лінії паза плитки (20-30 мм). Якщо похил покрівлі більше 1:1 (45 град.), то кожна плитка повинна кріпитися шістьома цвяхами (див. табл. 1). Таблиця 1. Витрата покрівельних цвяхів.
Таблиця 1. Витрата покрівельних цвяхів.
| Похил покрівлі | Загальна витрата на покрівлю | Витрата цвяхів на один ґонт |
| (град) | (кг/м2) | (шт) |
| понад 45 (1:1) | 0.1 | 4 |
| свыше 45 | 0.07 | 6 |

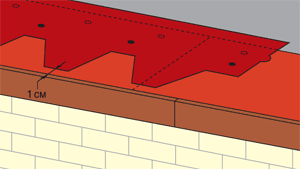

Перший ряд черепиці укладіть так, щоб нижня крайка її розташовувалася не вище, ніж на 1 см від нижнього краю карнизної черепиці (рис. 11), а "пелюстки" закривали місця стику карнизних черепиць.
Рис. 11
Наступні ряди змонтуйте так, щоб кінці "пелюстків" черепиці були на одному рівні або вище з вирізами плиток попереднього ряду.
На торцевих частинах покрівлі черепицю обріжте по краю й проклейте клеєм K-36 на ширину не менше 10 см (рис. 12).
Рис. 12

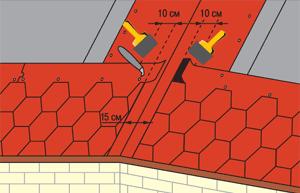

У розжолобках обріжте плитку таким чином, щоб на дні розжолобка залишилася відкритою смуга RUFLEX PINTARI шириною близько 15 см (рис. 13).
Рис. 13
Проклейте краї плиток уздовж лінії відрізу на ширину не менше 10 см клеєм K-36. При відрізанні підкладайте під черепицю фанеру, щоб не зашкодити нижньому шару покрівельного килима.
8.2) Монтаж гнучкої черепиці колекції "Rocky"

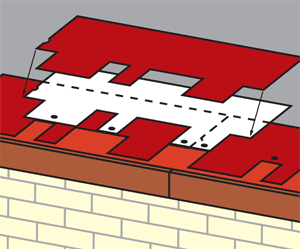

Укладання рядової черепиці варто починати від центра карнизного звису в напрямку торцевих частин покрівлі й гребеня. Перший ряд укладіть так, щоб "пелюстки" рядової черепиці закривали місця стику й лінію перфорації карнизних плиток. Наступний ряд укладіть з таким розрахунком, щоб місце стику нижніх ґонтів розташовувалося по центру пелюстка середнього розміру ґонту, що монтується (рис. 14). Кожен ряд черепиці прибивати чотирма цвяхами до основи трохи вище паза плитки (20-30 мм) у середині так, щоб капелюшки цвяхів закривалися "пелюстками" наступної рядової черепиці.
Рис. 14
Примітка: Не забувайте знімати захисну плівку з ґонту.

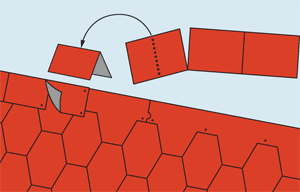

9) Монтаж гребеневої черепиці
Гребенева черепиця (0.25 x 0.33 м) виходить при поділі карнизної черепиці на 3 частині по місцях перфорації. Змонтуйте гребеневу черепицю на гребінь покрівлі короткою стороною паралельно гребню, попередньо видаливши плівку. Прибийте чотирма цвяхами (по 2 з кожної сторони) так, щоб цвяхи опинилися під наступною черепицею, що накладається з напуском 5 см (рис. 15).
Рис. 15
10) Монтаж покрівельних примикань

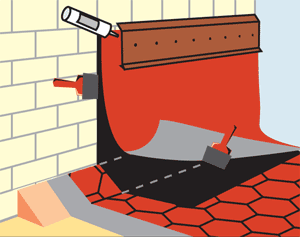

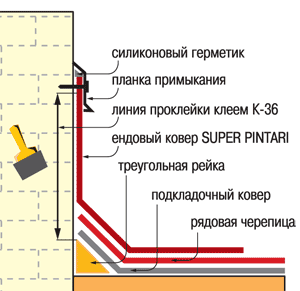

Проходи через покрівлю невеликого діаметра (антенні й т.п.) виконуються за допомогою гумових ущільнювачів. Димові й інші труби, що піддаються нагріванню, необхідно ізолювати. При монтажі гнучкої черепиці поблизу димарів (рис. 16) або інших проходок по периметру з'єднання труби з покрівлею прибийте трикутну рейку 50*50 мм. Далі навколо димаря змонтуйте підкладковий килим Ruflex K-EL 60/2200 або Руфлекс, напуски промастіть клеєм K-36. Потім покрівельну черепицю заведіть на вертикальну поверхню й приклейте клеєм K-36. По периметрі трубу оклейте смугою PINTARI за допомогою суцільного шару клею K-36 таким чином, щоб зверху труба закривалася смугою не менше ніж на 30 см, а на скаті - не менше ніж на 20 см. Закрийте примикання металевим фартухом (планкою примикання), що фіксується механічним шляхом, і загерметизуйте шви силіконовим герметиком, стійким до атмосферних впливів. Примикання до вертикальних стін виконується аналогічним чином (рис. 17).
Рис. 16
Рис. 17
Застосування герметизуючого клею K-36
Для герметизації наступних вузлів: напусків підкладкового килима; напусків рядової черепиці на ендовий килим, місць примикань, проходок килимових вентиляційних систем застосовують клей Ruflex "K-36". Витрату клею зазначено у табл.2
Таблиця 2. Витрата Клею "K-36"
| Найменування ділянки | Витрата клею, л/п*м | Товщина нанесення, мм | Ширина нанесення, мм |
| Напуски підкладкового килима | 0.1 | 1 | 100 |
| Напуски рядової черепиці на розжолобок | 0.2 | 1 | 100 |
| Приклеювання рядової черепиці на торцевих елементах | 0.1 | 1 | 100 |
| Примикання до цегельних труб і стін | 0.7 | 1 | по всій поверхні |
Метод нанесення
Очистити поверхню від сипучих матеріалів, бруду, масла. На пористі й запилені основи нанести спочатку бітумний розчин K-80. Клей наноситься шпателем на одну з поверхонь, які склеюють. Товщина шару: 0.5-1 мм. Ширина проклейки регламентується інструкцією з монтажу. При обклеюванні примикань до стін і труб клей наноситься по всій поверхні стикання. Шви цегельної кладки затираються розчином урівень із цеглою. Склеювання проводиться через 1-3 хв. (залежно від температури навколишнього повітря) після нанесення клею. При наклеюванні матеріалу на ґрунтовану поверхню необхідно обов'язково переконатися в її повному висиханні. При низьких температурах перед нанесенням здійснюють підігрів клею.
Загальні дані
- Температура зберігання: до + 33 град. С
- Температура нанесения: від + 5 до + 50 град. С
- Час висихання до відлипу: близько 5 годин при 20 град. С, повне: від 1 до 14 днів залежно від товщини шару й температури навколишнього повітря.
Увага! Не використовуйте клей K-36 для герметизації швів, щілин і т.д. При надлишку клею можливе надмірне розчинення бітуму! Не допускається використання розчинників або інших хімічно активних сполук.
Повну інструкцію з монтажу м'якої покрівлі RUFLEX Ви зможете одержати в будь-якій торговельній точці при покупці матеріалу.
Якщо Ваша покрівля має складний профіль або з яких-небудь інших причин процедура монтажу ускладнена, бажано звернутися до фахівців.
Порядок догляду за покрівлею із гнучкої черепиці після монтажу
- Для збереження експлуатаційних й естетичних властивостей гнучкої черепиці необхідно не менше 2 разів на рік перевіряти стан покрівлі.
- Змітати листи й інше дрібне сміття з даху рекомендується м'якою щіткою, що не ушкоджує покрівельне покриття. Гілки й інше велике сміття потрібно забирати вручну.
- Забезпечити вільний стік води з даху. Для цього необхідно очищати від сміття водостічні жолоби й воронки.
- Згрібати сніг з даху можна тільки якщо буде потреба, шарами, залишаючи на покрівлі 10-20 см захисний шар снігу. Для видалення льоду не можна користуватися гострими предметами, здатними зашкодити покрівельному покриттю.
- Якщо є необхідність зробити ремонт даху, потрібно відразу приступати до справи, щоб уникнути більш серйозних ушкоджень. При проведенні робіт на даху покрівельне покриття необхідно захистити.
За одержанням додаткової інформації необхідно звертатися до технічних фахівців Ruflex за тел. (044) 498-58-92.
